プレスフィットターミナルの専門メーカー
プレスフィット加工とは
プレスフィット工法は、コネクタなどのDIP部品のばね性を持たせた端子(リード)をプリント配線版のスルーホールに圧入することのみで接続し、電気的接続と機械的保持の機能を同時に持たせ、はんだ付けを不要とする実装方法です
車載用端子

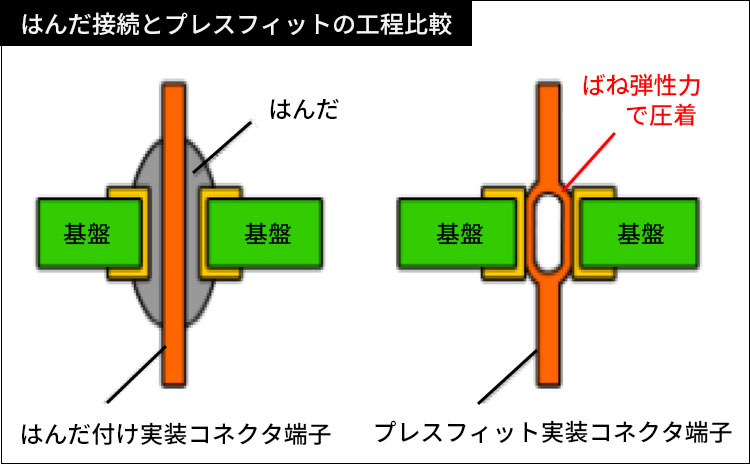

◆ これまでの「はんだ接続」と「プレスフィット」の違い
はんだレスで電気的接続と機械的保持＝プレスフィット
はんだレスで電気的接続と機械的保持＝プレスフィット
- はんだ接続基盤
コネクタ端子をはんだで接続する - プレスフィット接続
ばね性を持たせたコネクタ端子のばね弾性力で基盤と圧着する
- 製造コストを削減
- 品質安定と省エネを実現
- 環境負荷を軽減

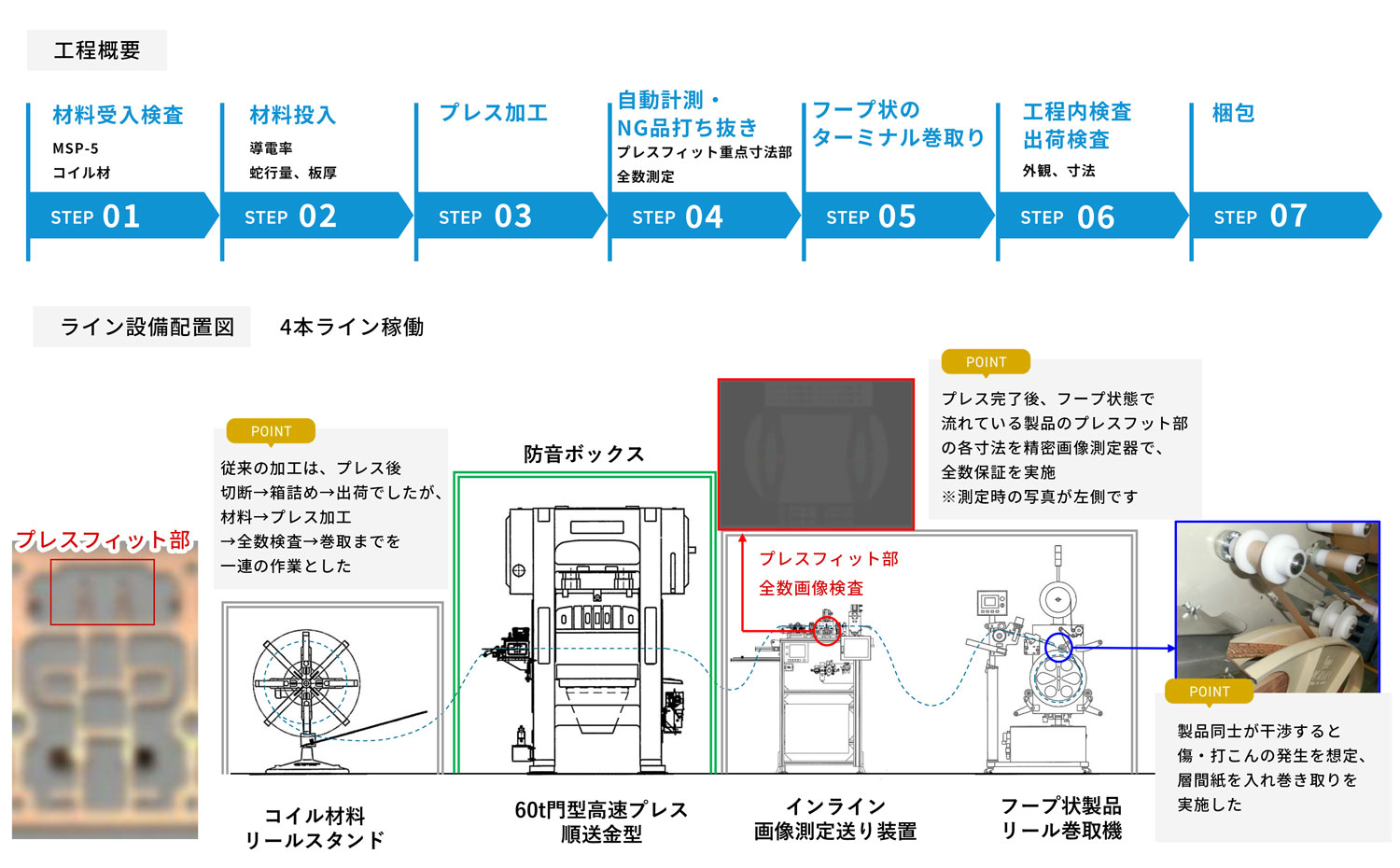

現状のプレスフィットターミナル加工工程
※クリックして画像を拡大できます
